Technologie profilométrie
La gamme de profilomètres T&S a été initialement développée pour une utilisation en milieu industriel, grâce à sa mécanique robuste et son logiciel performant, mais elle est également très adaptée en laboratoire de mesure.
Il est possible de contrôler des pièces en automatique sur toute la zone de mesure. Le paramétrage de l’ensemble de l’unité d’avance est aussi entièrement automatique. Haute précision de mesure, détail des échantillons, simplicité d’utilisation ainsi qu’un prix attractif font le succès des profilomètres T&S.
Programmation
Posage
étau
Palpeur
céramique
Logiciel simple
et intuitif
Contour
et rugosité
SÉRIE CV : CV 120 / CV 300
Les systèmes ConturoMatic CV sont des dispositifs de mesure de contour classiques qui se vantent de fonctions intelligentes et d’une automatisation raisonnable.
Ils offrent tout ce dont un système de mesure de contour puissant et fiable a besoin.
Les systèmes CV permettent de suivre un contour de façon dynamique sur toute la plage de mesure allant jusqu’à 280 x 350 m.
De plus, comme la position de la pointe est définie avec précision et répétable en une fraction de millimètre, une mesure sûre et automatique est possible même dans le plus petit des alésages.
En savoir plus
| CV120 / CV300 | |
| Plage de mesure X (mm) | Jusqu’à 300 |
| Plage de mesure Z (mm) | Jusqu’à 100 |
| Charge admissible | Jusqu’à 75 kgs |
SÉRIE S : TS / TS-X
Les systèmes TS vous permettront de gagner en précision grâce à leurs deux axes de mesure motorisés et régulés.
L’axe X gère l’échantillon à mesurer et l’axe Z prend en charge le palpage.
Pour la base mécanique, le marbre assure le plus haut degré de qualité.
De plus, le modèle TS permet d’intégrer l’option rugosité, ce qui est déjà inclue avec le modèle TS-X.
En savoir plus
| TS / TS-X | |
| Plage de mesure X (mm) | Jusqu’à 280 |
| Plage de mesure Z (mm) | Jusqu’à 350 |
| Charge admissible | Jusqu’à 50 kgs |
Gamme profilomètres CV120 et CV300
Les systèmes de profilomètres ConturoMatic CV sont des dispositifs de mesure de contour classiques avec des fonctions intelligentes et une automatisation raisonnable. Ils offrent tout ce dont un système de mesure de contour puissant et fiable.
Les systèmes CV permettent de suivre un contour de façon dynamique sur toute la plage de mesure allant jusqu’à 100 x 300 mm.
De plus, comme la position de la pointe est définie avec précision et est répétable, en une fraction de millimètre, une mesure sûre et automatique est possible, même dans le plus petit des alésages.
Capacité de mesure
X : jusqu’à 300 mm
Z : jusqu’à 100 mm
Précision µm
X : +/- (1+2Lx/25)
Z : à partir de +/- (1,5+2Lz/25)
Charge admissible
75 kg
Gamme profilomètres TS et TS-X
Les systèmes de profilomètres TS vous permettront de gagner en précision grâce à leurs deux axes de mesure motorisés et régulés.
L’axe X gère l’échantillon à mesurer et l’axe Z prend en charge le palpage.
Pour la base mécanique, le marbre assure le plus haut degré de qualité.
De plus, le modèle TS permet d’intégrer l’option rugosité, ce qui est déjà inclue avec le modèle TS-X.
Capacité de mesure
X : jusqu’à 280 mm
Z : jusqu’à 350 mm
Précision µm
X : +/- (0,75Lx/100)
Z : +/- (0,75Lz/100)
Charge admissible
50 kg
Prenez de bonnes mesures !
Logiciel pour profilomètre
Points forts
- Simple et intuitif
- Programmation par apprentissage
- Personnalisation des rapports
- Reconnaissance automatique des rayons
- Analyse de surface

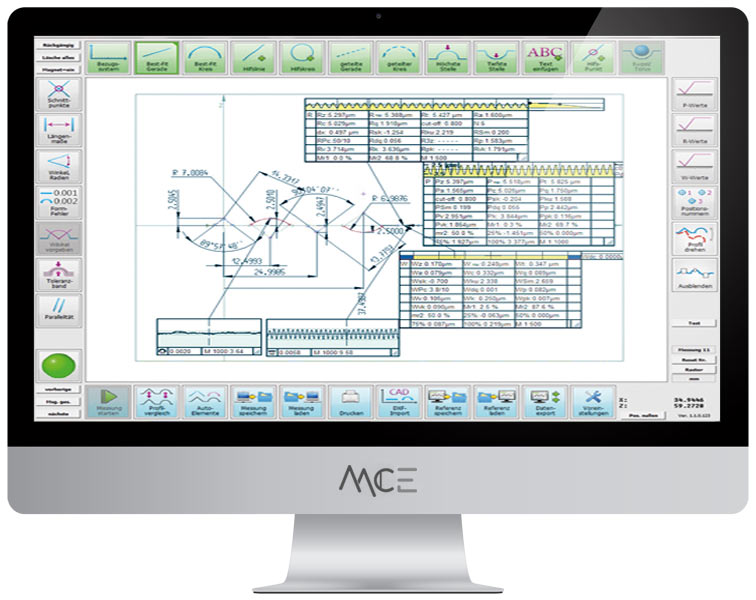

Logiciel profilomètre T&S
Le logiciel Conturomatic a été conçu pour une utilisation en laboratoire comme en atelier.
Les fonctions de traitements de données sont accessibles en un clic et la comparaison de valeurs et tolérances peut être effectuée en automatique.
De plus, le logiciel accepte les déviances de forme et de position sur une large plage.
Posages profilomètre T&S
Une gamme complète d’accessoires et de posages, vous permettant de répondre à toutes vos problématiques de mesure, avec votre profilomètre.
