Technologie scan optique

La gamme Vici Vision dispose de plus de 20 modèles de machines pour le contrôle automatique de pièces cylindriques jusqu’à un diamètre de 180 et une longueur de 2000 mm.
Les machines Vici Vision mesurent tout le profil extérieur de la pièce par scan optique.

Obtenez en quelques secondes toutes les côtes présentes sur vos pièces : longueurs, diamètres, angles, rayons, filetages, défauts de formes, battements, coaxialités etc.

Série PRIMA

La gamme de machines Prima de Vici Vision a été conçue pour vous offrir une solution complète et clé en main, pour une utilisation directement en atelier. Elle répond au mieux aux tendances de production actuelles et futures !

C’est un système de mesure complet avec intégration de deux écrans directement sur la machine. De 60 à 140 mm de diamètre et de 300 à 600 mm de long, la gamme Prima Vici Vision s’adapte à votre production.

Chaque pièce est mesurée facilement, et en quelques secondes, par les opérateurs, directement dans l’atelier. Les changements de lots se font rapidement pour n’utiliser qu’un seul système pour plusieurs centre d’usinage.

En savoir plus
Série Prima
Capacité pièce L x Ø (mm) Jusqu’à 625 x 240 – 30 Kg
Capacité mesure L x Ø (mm) Jusqu’à 600 x 400

Vici Vision : Série X

Les machines Vici Vision de la série X sont la solution idéale pour le contrôle dimensionnel par scanning optique de pièces décolletées de petites dimensions : implants dentaires, composants horlogers, petite visserie…

Son optique haute résolution, unique dans sa catégorie, permet de détecter et mesurer les plus petites géométries, ainsi que les plus petits détails comme les stries d’une pièce.

En quelques secondes, les machines Vici Vision X5 / X10 / X360 mesurent automatiquement, par balayage vidéo, le profil extérieur de la pièce en statique et en dynamique, pour contrôler des longueurs, diamètres, angles, rayons, filetages, défauts de forme…

En savoir plus
Série X
Capacité pièce L x Ø (mm) Jusqu’à 315 x 120
Capacité mesure L x Ø (mm) Jusqu’à 300 x 60

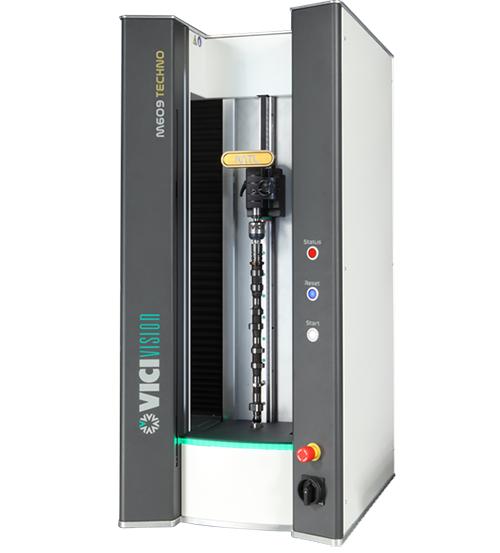

Vici Vision : Série Techno

De 40 à 180 mm de diamètre et de 300 à 1250 mm de long, la gamme Techno Vici Vision vous permet de choisir le modèle le plus adapté à votre type de production.

La haute résolution de la caméra permet de visualiser les moindres détails sur la pièce.
De plus, les machines grandes dimensions ont une capacité de charge jusqu’à 60 kgs.

Grâce à cette gamme Techno de marque Vici Vision, vous pouvez mesurer toutes vos pièces directement en production. Elle est la machine idéale pour les pièces de révolution grand volume.

En savoir plus
Série Techno
Capacité pièce L x Ø (mm) Jusqu’à 2000 x 240 – 60kg
Capacité mesure L x Ø (mm) Jusqu’à 2000 x 180

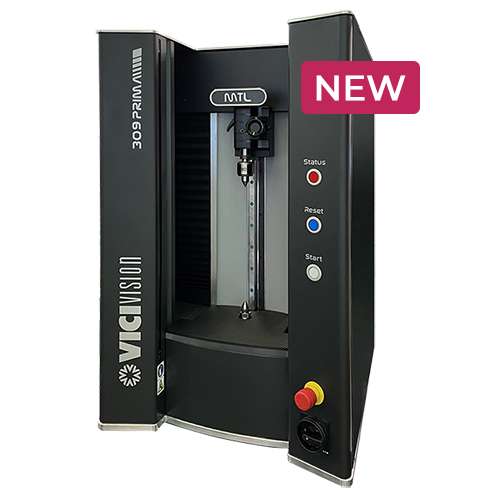

Vici Vision : Série Prima

La gamme de machines Prima de Vici Vision a été conçue pour vous offrir une solution complète et clé en main, pour une utilisation directement en atelier. Elle répond au mieux aux tendances de production actuelles et futures !

C’est un système de mesure complet avec intégration de deux écrans directement sur la machine. De 60 à 140 mm de diamètre et de 300 à 600 mm de long, la gamme Prima Vici Vision s’adapte à votre production.

Chaque pièce est mesurée facilement, et en quelques secondes, par les opérateurs, directement dans l’atelier. Les changements de lots se font rapidement pour n’utiliser qu’un seul système pour plusieurs centre d’usinage.

mesure
precision
repeat

Capacité de mesure

ø : de 60 à 140 mm
Z : de 300 à 600 mm

Précision µm

ø : 1,5+D/200
Z : 3,5+L/200

Répétabilité

ø : 0,4 µm
Z : 2 µm

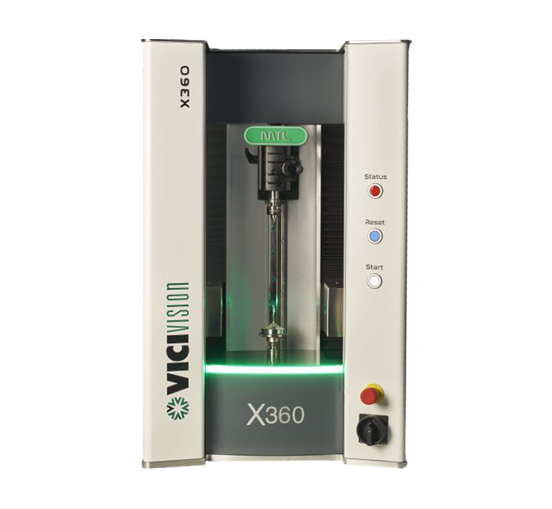

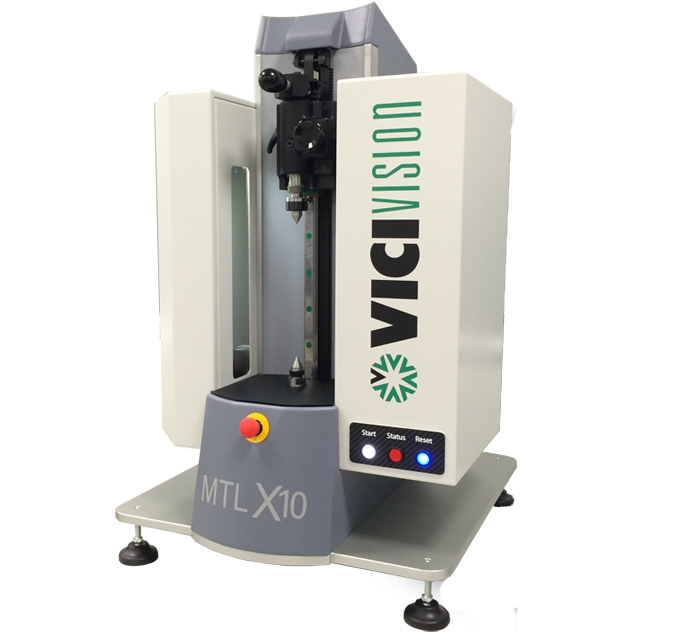

Vici Vision : Série X

Les machines Vici Vision de la série X sont la solution idéale pour le contrôle dimensionnel par scanning optique de pièces décolletées de petites dimensions : implants dentaires, composants horlogers, petite visserie…

Son optique haute résolution, unique dans sa catégorie, permet de détecter et mesurer les plus petites géométries, ainsi que les plus petits détails comme les stries d’une pièce.

En quelques secondes, les machines Vici Vision X5 / X10 / X360 mesurent automatiquement, par balayage vidéo, le profil extérieur de la pièce en statique et en dynamique, pour contrôler des longueurs, diamètres, angles, rayons, filetages, défauts de forme…

mesure
precision
repeat

Capacité de mesure

ø : de 8 à 60 mm
Z : de 100 à 300 mm

Précision µm

ø : 1+D/200
Z : 3+L/200

Répétabilité

ø : 0,3 µm
Z : 1,2 µm

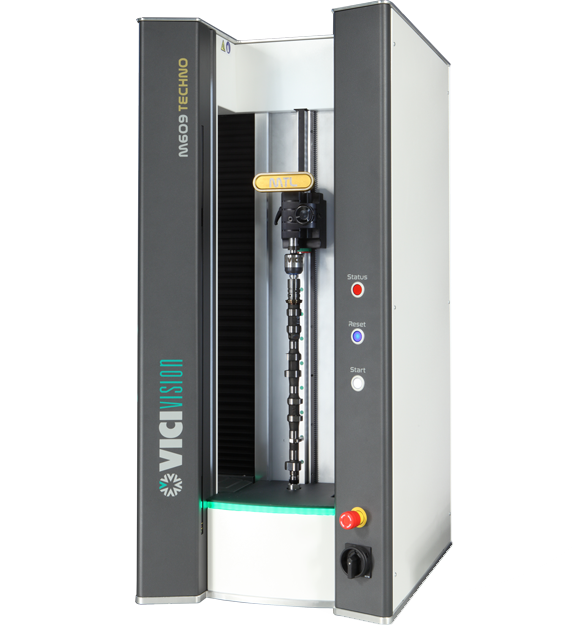

Vici Vision : Série Techno

De 40 à 180 mm de diamètre et de 300 à 1250 mm de long, la gamme Techno Vici Vision vous permet de choisir le modèle le plus adapté à votre type de production.

La haute résolution de la caméra permet de visualiser les moindres détails sur la pièce. De plus, les machines grandes dimensions ont une capacité de charge jusqu’à 60 kgs.

Grâce à cette gamme Techno de marque Vici Vision, vous pouvez mesurer toutes vos pièces directement en production. Elle est la machine idéale pour les pièces de révolution grand volume.

mesure
precision
repeat

Capacité de mesure

ø : de 40 à 180 mm
Z : de 300 à 2000 mm

Précision µm

ø : 1+D/200
Z : 3+L/200

Répétabilité

ø : 0,3 µm
Z : 1,2 µm

Options machines de mesure Vici Vision

Palpeur-sp25-vicivision

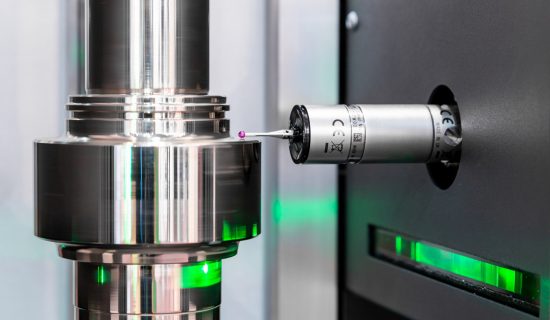

Scanning par contact avec capteur SP25

Les machines de mesure Vici Vision proposent un système de scanning par contact (capteur SP25) pour vous offrir plus de possibilités dans la mesure des arbres et pièces tournées.

Une seule machine, en complément de l’optique, peut mesurer les contre-dépouilles, les battements et rainures de clavette.

capteur-confocal-vicivision

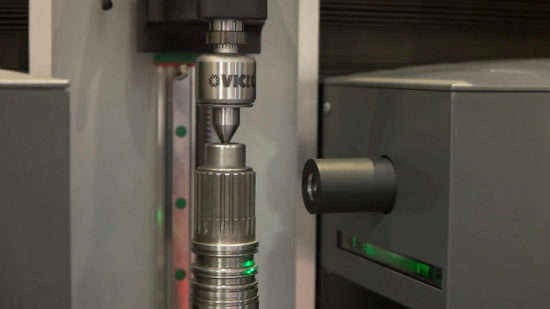

Un capteur confocal pour la mesure de cannelures

Les machines de mesure Vici Vision combinent également l’optique à un capteur confocal. Celui-ci convient parfaitement à la mesure de cannelures, avec une répétabilité dans les 5 microns.

Le capteur confocal est disponible sur les machines de mesure Vici Vision de la gamme Techno.

automatisation-machine-optique-vicivision

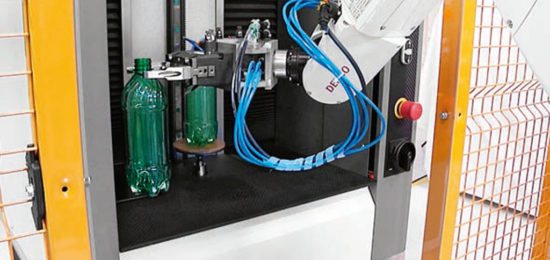

Automatisation de vos contrôles

Il est possible de pré-équiper votre machine de mesure Vici Vision pour une connexion à un bras robot.

Ainsi, vous pouvez charger et décharger 100% de votre production, automatiquement. Une cellule sécurisée permet également un tri de 100% de vos pièces.

Prenez de bonnes mesures !

Logiciels Vici Vision

Points forts

  • Programmation assistée
  • Gestion par code barre
  • Détection automatique des pièces
  • Rapports 100% personnalisables
  • Statistiques intégrés
  • Fonction offline
Logiciel-DREAM

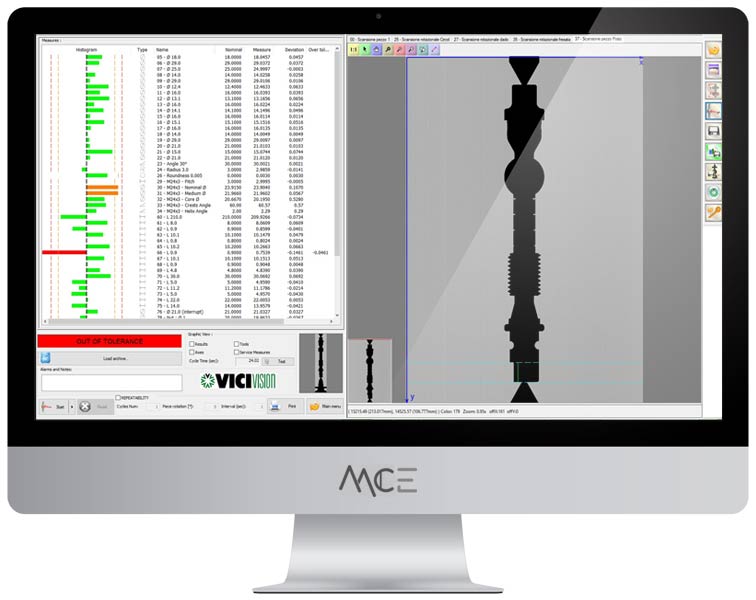

Logiciel DREAM

Le logiciel de métrologie DREAM, vous permet de réaliser des mesures directement sur l’image de votre pièce avec un scanning automatique. Le logiciel DREAM de ViciVision intègre VIVIAN, un assistant pour vous accompagner dans la programmation.
Tout a été pensé pour vous faire gagner du temps et faciliter le contrôle de vos pièces.

Points forts

  • Envoi des valeurs correctives aux tours CNC
  • Interface simplifiée
  • Import de fichiers CSV
  • Optimisation des programmes pièce
  • Visualisation des tendances
Logiciel-Tool-Loop

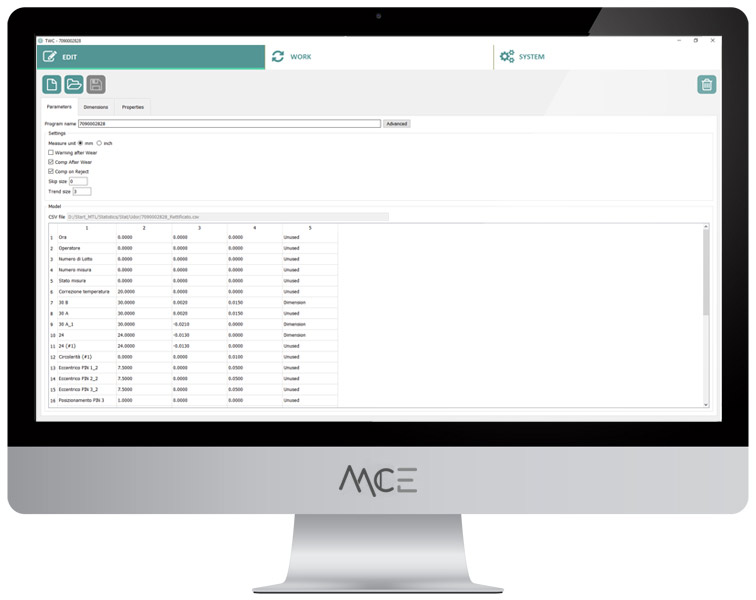

Logiciel Tool Loop

Logiciel permettant l’interfaçage entre les machines de production et les machines Vici Vision, valeurs correctives envoyées en automatiques afin de réduire les rebuts.

Points forts

  • Base de données / historique des mesures
  • Historique de programmes de mesure créés
  • Gestion des mots de passe
  • Traçabilité des manipulations réalisées par les utilisateurs
  • Respect de la norme ISO 13485

Logiciel Audit Trail

La licence Audit Trail vous permet de vérifier l’historique des programmes de mesure créés, modifiés et sauvegardés par chaque utilisateur.
Cela vous offre une traçabilité complète des données afin de répondre aux exigences de la FDA CFR21 ou de la norme ISO 13485.

Logiciels Vici Vision

Points forts

  • Programmation assistée
  • Gestion par code barre
  • Détection automatique des pièces
  • Rapports 100% personnalisables
  • Statistiques intégrés
  • Fonction offline
Logiciel-DREAM

Logiciel DREAM

Le logiciel de métrologie DREAM, vous permet de réaliser des mesures directement sur l’image de votre pièce avec un scanning automatique.

Le logiciel de ViciVision intègre VIVIAN, un assistant pour vous accompagner dans la programmation. Tout a été pensé pour vous faire gagner du temps et faciliter le contrôle de vos pièces.

Points forts

  • Envoi des valeurs correctives aux tours CNC
  • Interface simplifiée
  • Import de fichiers CSV
  • Optimisation des programmes pièce
  • Visualisation des tendances
Logiciel-Tool-Loop

Logiciel Tool Loop

Logiciel permettant l’interfaçage entre les machines de production et les machines Vici Vision, valeurs correctives envoyées en automatiques afin de réduire les rebuts.

Points forts

  • Base de données / historique des mesures
  • Historique de programmes de mesure créés
  • Gestion des mots de passe
  • Traçabilité des manipulations réalisées par les utilisateurs
  • Respect de la norme ISO 13485

Logiciel Audit Trail

La licence Audit Trail vous permet de vérifier l’historique des programmes de mesure créés, modifiés et sauvegardés par chaque utilisateur.
Cela vous offre une traçabilité complète des données afin de répondre aux exigences de la FDA CFR21 ou de la norme ISO 13485.

Accessoires Vici Vision

Production : Prévue pour une installation directement dans l’atelier, les machines Vici Vision communiquent avec les machines de production.

Accessoires de bridage : Une gamme complète d’accessoires pour le bridage de vos pièces.

Code barre : Passez d’une pièce à l’autre en scannant simplement le code barre : traçabilité / suivi statistique.

Bureau d’étude : Développement d’outillages spécifiques, solutions personnalisées.
