Machine de mesure multicapteurs : définition, avantages et limites
Vous souhaitez investir dans une machine de métrologie, est ce qu’une machine multicapteurs correspond à votre recherche ?
Les pièces industrielles sont de plus en plus complexes à contrôler. Dimensions, formes, profils, positions, hauteurs ou surfaces peuvent nécessiter plusieurs technologies de mesure.
C’est dans ce contexte que les machines de mesure multicapteurs présentent un intérêt particulier. Elles permettent de réunir plusieurs technologies de mesure sur une même machine et de choisir le capteur le plus adapté à chaque caractéristique.
Mais qu’est-ce qu’une machine multicapteurs et quels sont réellement ses avantages ?
Qu’est-ce qu’une machine de mesure multicapteurs ?

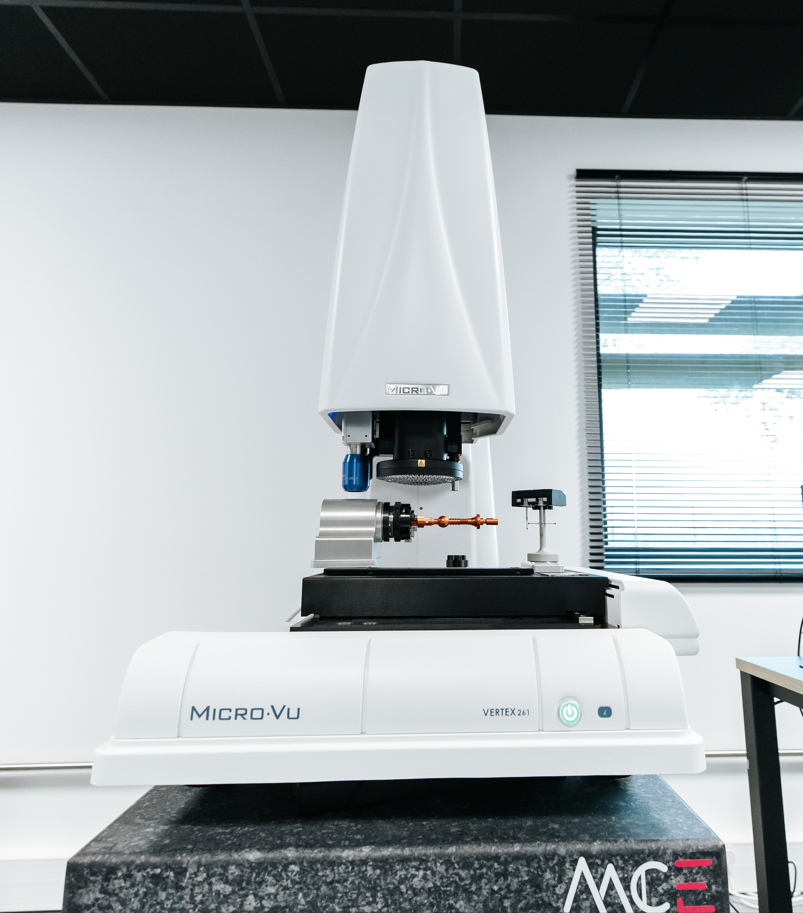

Une machine de mesure multicapteurs est un équipement de métrologie capable d’utiliser plusieurs technologies de mesure sur une même plateforme.
Selon sa configuration, elle peut notamment combiner :
- Vision / Optique : pour mesurer rapidement des contours, diamètres, distances ou géométries 2D ;

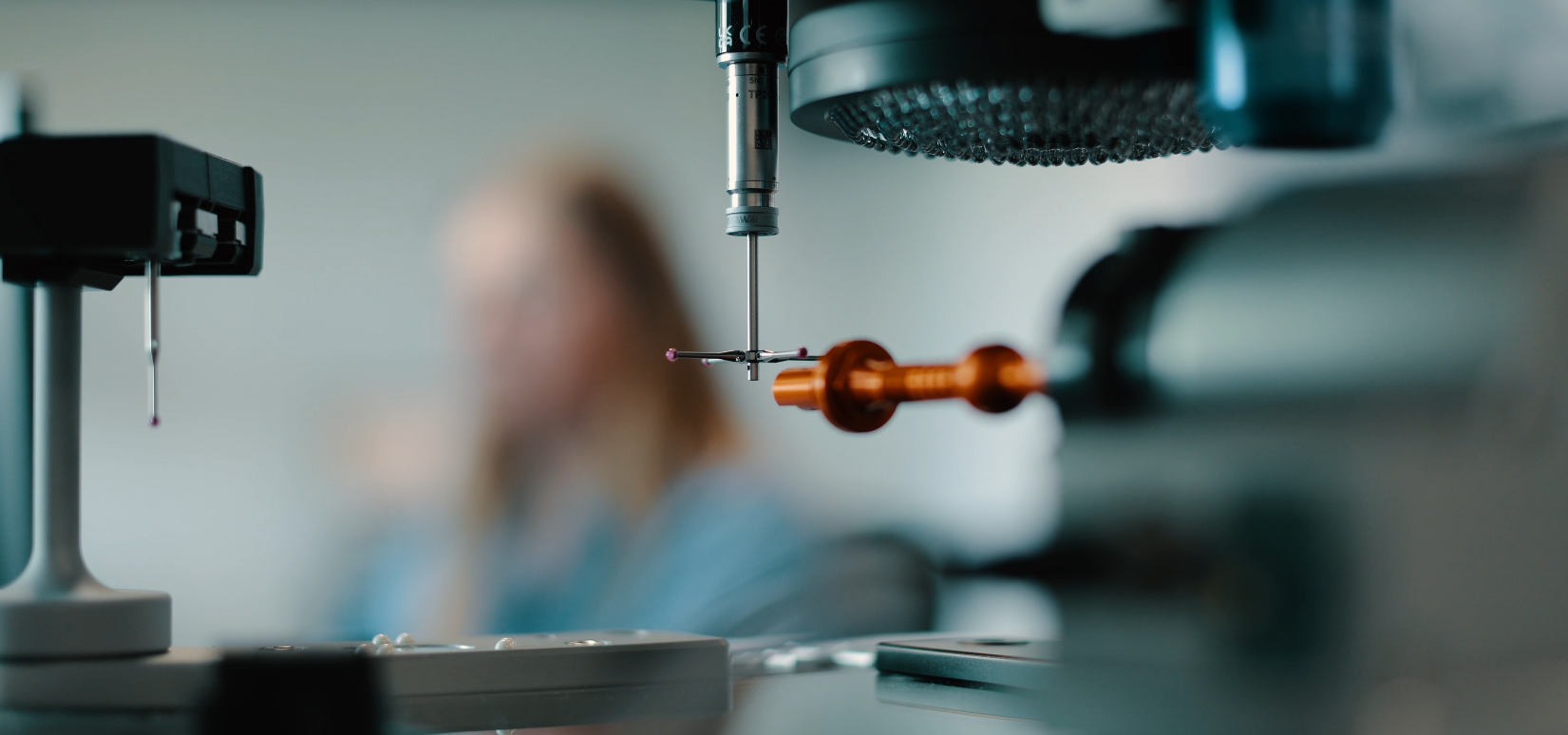

- Palpage : pour certaines caractéristiques géométriques et mesures 3D ;
- Capteur confocal : pour certaines mesures de hauteur et de profondeur ;

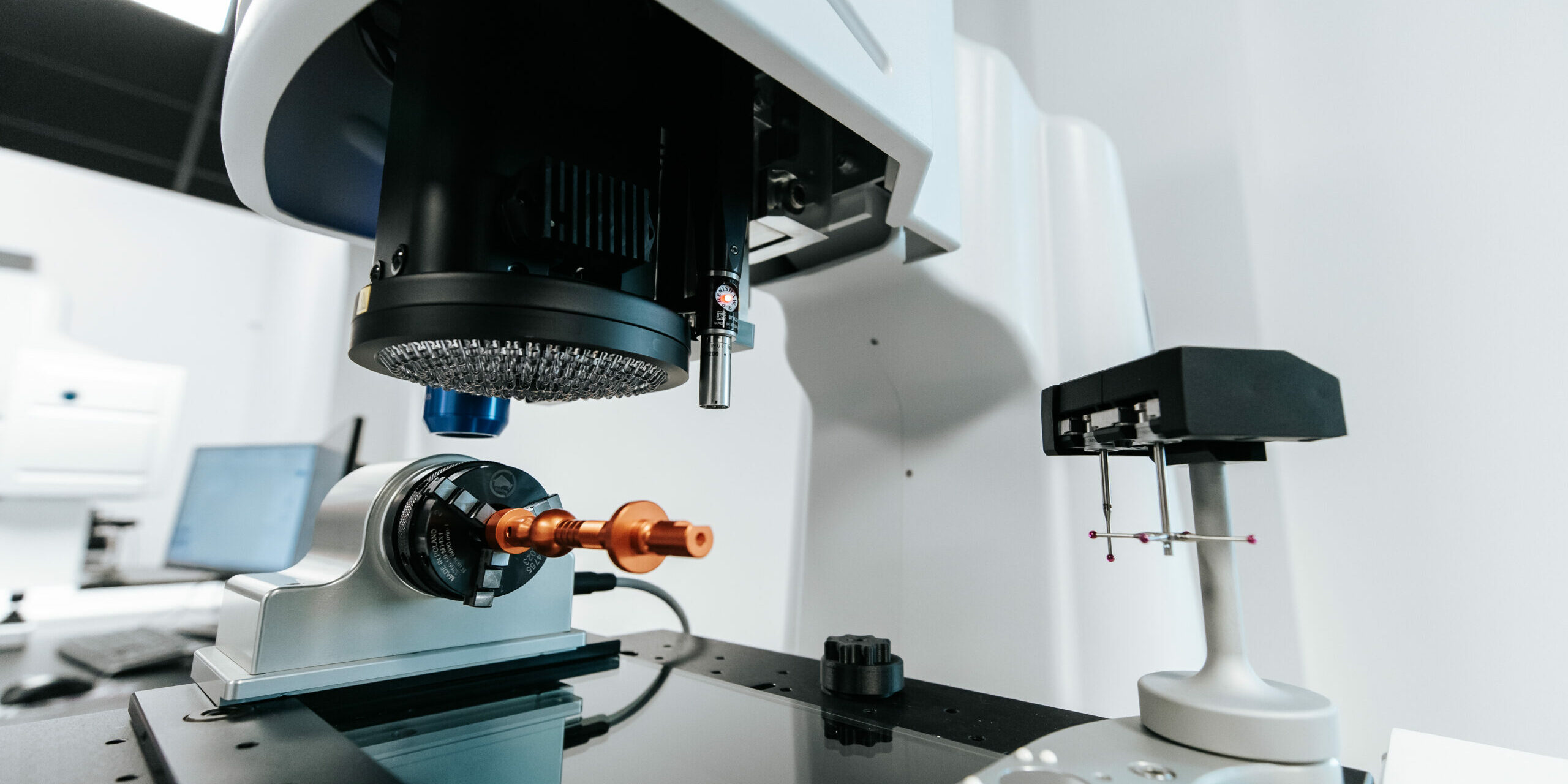

- Axe rotatif : pour accéder à différentes zones d’une pièce ou contrôler des pièces de révolution.
L’objectif n’est pas d’utiliser tous les capteurs systématiquement, mais de sélectionner la technologie la plus pertinente pour chaque mesure.
Quels sont les avantages d’une machine multicapteurs ?
Une seule machine pour plusieurs besoins
Une même pièce peut présenter des caractéristiques nécessitant différentes technologies de mesure.
Le multicapteurs permet de regrouper ces contrôles sur une même plateforme, plutôt que de multiplier les équipements.
Cette polyvalence peut également être intéressante pour contrôler différentes familles de pièces avec une seule machine.
Moins de manipulations
Lorsque plusieurs contrôles peuvent être réalisés sans déplacer la pièce, les manipulations et repositionnements sont réduits.
Cela permet notamment de :
- limiter les temps de manipulation ;
- réduire les risques d’erreur liés au repositionnement ;
- conserver les différentes mesures dans un même environnement.
Le gain concerne donc l’ensemble du processus de contrôle, et pas uniquement le temps de mesure.
Des données centralisées
Les différentes mesures peuvent être regroupées dans un même programme et exploitées au sein d’un même environnement logiciel.
Rapports de mesure, statistiques, traçabilité et suivi des dérives peuvent ainsi être simplifiés.
Une machine multicapteurs est-elle forcément plus précise ?
Non.
Le fait qu’une machine dispose de plusieurs capteurs ne signifie pas qu’elle sera automatiquement plus précise qu’une machine spécialisée.
La performance dépend notamment de la machine, du capteur utilisé, de sa configuration, des conditions environnementales, de la stratégie de mesure et de la caractéristique contrôlée.
L’intérêt du multicapteurs réside surtout dans la possibilité de choisir la technologie la plus adaptée à chaque caractéristique.
Par exemple, la vision peut être particulièrement efficace pour contrôler un contour ou une série de dimensions 2D, tandis que le palpage tactile pourra être privilégié pour certaines caractéristiques géométriques en 3D.
Quelles sont les limites du multicapteurs ?
Un investissement plus important
L’intégration de plusieurs technologies représente généralement un investissement supérieur à celui d’une solution mono-capteur.
Il est donc important d’évaluer le gain attendu : temps de contrôle, réduction des manipulations, volumes de production et diversité des pièces.
Une programmation plus exigeante
Une machine polyvalente peut nécessiter une stratégie de mesure plus complexe.
La maîtrise des différentes technologies et la formation des utilisateurs sont donc des éléments à prendre en compte.
Un risque de sous-utilisation
Toutes les applications ne nécessitent pas plusieurs technologies.
Pour des pièces simples, avec des caractéristiques répétitives et bien définies, une machine multicapteurs peut être surdimensionnée.
Le bon choix n’est donc pas nécessairement la machine qui possède le plus de capteurs, mais celle qui répond réellement au besoin de contrôle.
À retenir
Une machine de mesure multicapteurs est particulièrement intéressante lorsque plusieurs technologies sont nécessaires pour contrôler une même pièce ou différentes familles de pièces.
Elle offre polyvalence, automatisation et réduction des manipulations, tout en permettant de centraliser les résultats de mesure.
Mais elle représente également un investissement et une complexité supplémentaires.
Le choix doit donc partir des caractéristiques à mesurer, des tolérances, des volumes et des contraintes de production.
Chez MCE Metrology, nous accompagnons les industriels dans l’analyse de leurs besoins afin de définir la technologie et la stratégie de mesure les plus adaptées à leur application.
